Beter zicht op de klokken van de Westertoren

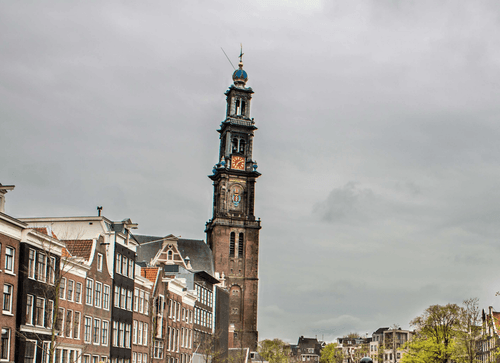

De Westertoren in Amsterdam is een iconisch onderdeel van de Westerkerk gebouwd in 1631. Om de zichtbaarheid van de klokken vanaf de straat te verbeteren, onderzocht de Gemeente Amsterdam de mogelijkheid om deze iets naar buiten te verplaatsen. Fimble kreeg de vraag om het verschil tussen de huidige en de mogelijke nieuwe positie visueel inzichtelijk te maken.

Wij hebben hiervoor een Revit-model gemaakt waarin de bestaande en de alternatieve situatie zijn uitgewerkt. Met deze set tekeningen hebben we de impact van de verplaatsing helder in beeld gebracht.

Door de toren nauwkeurig op schaal te modelleren en een kaart van Amsterdam als ondergrond te gebruiken, konden we realistische perspectieven creëren die exact overeenkomen met het werkelijke straatbeeld. Zo hebben we bijgedragen aan een weloverwogen beslissing over de toekomst van dit historische bouwwerk.

‍

De uitdaging: precisie en historische informatie combineren

De grootste uitdaging in dit project zat in het hoge detailniveau rond het klokkengedeelte van de toren. Omdat er geen recente meetgegevens beschikbaar waren, moest het model volledig worden opgebouwd aan de hand van historische tekeningen, oude foto’s en andere beschikbare gegevens over de afmetingen van de klokken. In totaal ging het om 50 klokken, elk met een uniek formaat — een complexe puzzel die uiterste nauwkeurigheid vergde.

‍

Onze aanpak: stap voor stap naar een realistisch model

• De originele tekeningen zijn ingeladen en in Revit gebruikt als onderlegger. Op basis daarvan hebben we de toren in 3D gemodelleerd, exclusief de klokken.

• Vervolgens hebben we de bestaande klokkensituatie toegevoegd. Hiervoor gebruikten we een verschaalbare klok family waarmee elke klok op schaal kon worden weergegeven.

• Tot slot hebben we ook de mogelijke nieuwe klokkensituatie gemodelleerd, zodat beide varianten goed met elkaar vergeleken konden worden.


Dankzij deze aanpak konden we de historische context combineren met moderne visualisatietechniek, en kreeg de opdrachtgever een helder en betrouwbaar beeld van de mogelijke ingreep.

‍
